पाइप फिटिंग (Pipe Fitting): प्रकार, टूल्स और उपयोग की विस्तृत जानकारी -

भूमिका: पाइप फिटिंग क्या है?

Table of Contents

द्रव (Liquids), गैस या भाप (Steam) को एक स्थान से दूसरे स्थान तक ले जाने के लिए पाइपों के जाल का उपयोग किया जाता है। इन पाइपों को मोड़ने, जोड़ने, शाखाएं (Branches) निकालने या व्यास को कम-ज्यादा करने की प्रक्रिया को पाइप फिटिंग कहा जाता है।

पाइप फिटिंग का उपयोग घरेलू प्लंबिंग से लेकर बड़े तेल शोधक कारखानों (Refineries) और पावर प्लांट तक में होता है।

1. पाइप फिटिंग के मुख्य सामान (Common Pipe Fittings)

पाइपलाइन के रास्ते को बदलने या उसे नियंत्रित करने के लिए विभिन्न ‘फिटिंग्स’ का उपयोग किया जाता है:

एल्बो (Elbow): पाइप की दिशा को $90^\circ$ या $45^\circ$ पर मोड़ने के लिए।
टी (Tee): एक मुख्य लाइन से $90^\circ$ पर नई शाखा (Branch) निकालने के लिए। इसका आकार अंग्रेजी के ‘T’ जैसा होता है।
सॉकेट या कपलिंग (Socket/Coupling): दो समान व्यास वाले पाइपों को सीधी रेखा में जोड़ने के लिए।
रिड्यूसर (Reducer): बड़े व्यास वाले पाइप को छोटे व्यास वाले पाइप से जोड़ने के लिए।
यूनियन (Union): दो पाइपों को जोड़ने के लिए, जिसे मरम्मत के समय आसानी से खोला जा सके (सॉकेट के विपरीत इसे खोलना आसान है)।
प्लग और कैप (Plug & Cap): पाइप के खुले सिरे को बंद करने के लिए। प्लग पाइप के अंदर फिट होता है और कैप ऊपर से।

2. पाइप फिटिंग के औजार (Pipe Fitting Tools)

पाइप पर काम करने के लिए सामान्य वर्कशॉप टूल्स के अलावा कुछ विशेष औजारों की ज़रूरत होती है:

पाइप रिंच (Pipe Wrench): पाइप को पकड़ने और घुमाने (टाइट करने या खोलने) के लिए। इसके जबड़ों पर दांत बने होते हैं जो पाइप पर मज़बूत पकड़ बनाते हैं।
पाइप वाइस (Pipe Vice): पाइप को काटने या थ्रेडिंग (चूड़ी काटने) के दौरान मजबूती से पकड़ने के लिए।
पाइप कटर (Pipe Cutter): पाइप को सटीक और सीधा काटने के लिए। यह हेक्सॉ (Hacksaw) से बेहतर फिनिश देता है।
पाइप डाई सेट (Pipe Die Set): पाइप के सिरों पर बाहरी चूड़ियाँ (External Threads) काटने के लिए।
पाइप बेंडर (Pipe Bender): पाइप को बिना पिचकाए या तोड़े एक निश्चित कोण पर मोड़ने के लिए।

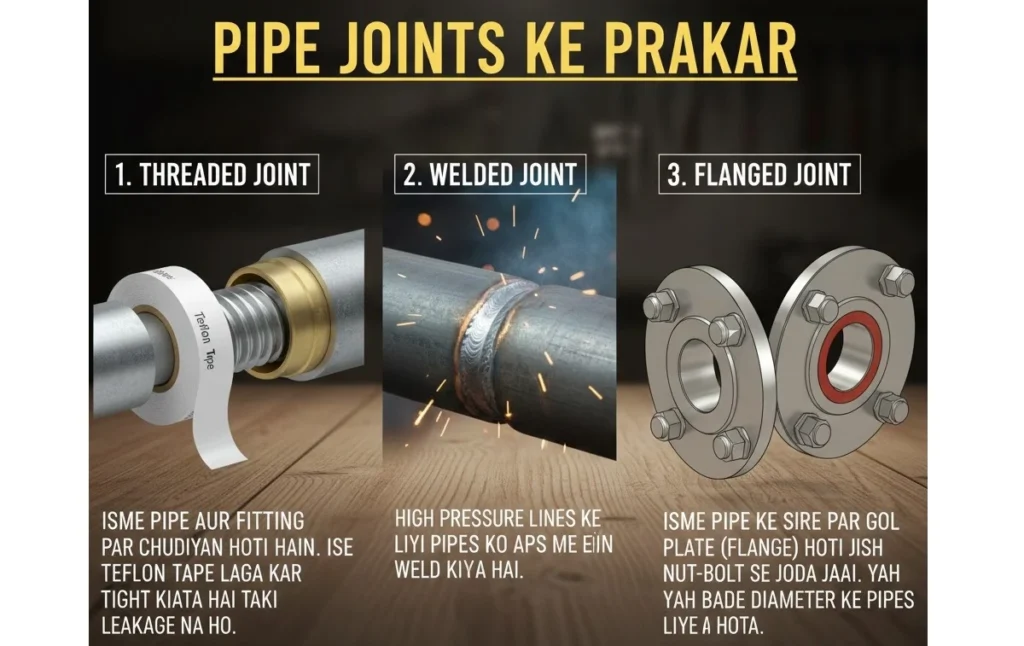

3. पाइप जॉइंट्स के प्रकार (Types of Pipe Joints)

धातु और उपयोग के आधार पर जोड़ कई प्रकार के होते हैं:

थ्रेडेड जॉइंट (Threaded Joint): इसमें पाइप और फिटिंग पर चूड़ियाँ होती हैं। इसे ‘टेफ्लॉन टेप’ (Teflon Tape) लगाकर टाइट किया जाता है ताकि लीकेज न हो।
वेल्डेड जॉइंट (Welded Joint): उच्च दबाव (High Pressure) वाली लाइनों के लिए पाइपों को आपस में वेल्ड कर दिया जाता है।
फ्लैंज जॉइंट (Flanged Joint): इसमें पाइप के सिरों पर गोल प्लेट (Flange) लगी होती है जिन्हें नट-बोल्ट से जोड़ा जाता है। यह बड़े व्यास वाले पाइपों के लिए उत्तम है।

4. पाइप और ट्यूब में अंतर (Pipe vs Tube)

अक्सर लोग इन दोनों को एक ही समझते हैं, लेकिन इनमें तकनीकी अंतर है:

पाइप (Pipe): इसे इसके आंतरिक व्यास (Internal Diameter) से पहचाना जाता है। यह मुख्य रूप से तरल के प्रवाह के लिए होता है।
ट्यूब (Tube): इसे इसके बाहरी व्यास (Outside Diameter) और दीवार की मोटाई से पहचाना जाता है। इसका उपयोग संरचनात्मक कार्यों या हीट एक्सचेंजर्स में होता है।

5. सुरक्षा और सावधानी (Safety Rules)

लीकेज चेक: फिटिंग के बाद साबुन के घोल (Soap solution) से गैस या हवा की पाइपलाइन का लीकेज ज़रूर चेक करें।
सही रिंच: पाइप के साइज के हिसाब से ही रिंच चुनें। बहुत छोटे रिंच पर पाइप चढ़ाने से रिंच टूट सकता है या हाथ फिसल सकता है।
थ्रेड प्रोटेक्शन: पाइप की चूड़ियों को मिट्टी और चोट से बचाएं, वरना जोड़ कभी लीक-प्रूफ नहीं बनेगा।

निष्कर्ष

पाइप फिटिंग केवल पाइपों को जोड़ना नहीं है, बल्कि दबाव और प्रवाह (Pressure and Flow) को समझना है। सही फिटिंग और उचित ‘सीलिंग’ ही एक टिकाऊ पाइपलाइन की पहचान है।
