भूमिका: ब्लूप्रिंट (Blueprint) क्या है?
इंजीनियरिंग की दुनिया में ब्लूप्रिंट एक तकनीकी दस्तावेज है जो किसी मशीन, पुर्जे या इमारत के डिजाइन को विस्तार से दर्शाता है। इसे “ब्लूप्रिंट” इसलिए कहा जाता है क्योंकि पुराने समय में ये ड्राइंग नीले रंग के कागज पर सफेद लाइनों के साथ छपती थीं। आज ये डिजिटल या सफेद कागज पर होती हैं, लेकिन इन्हें पढ़ने का तरीका अभी भी वही है।
एक मशीनिस्ट या इंजीनियर के लिए ब्लूप्रिंट पढ़ना वैसा ही है जैसे किसी नक्शे को पढ़कर खजाना खोजना।

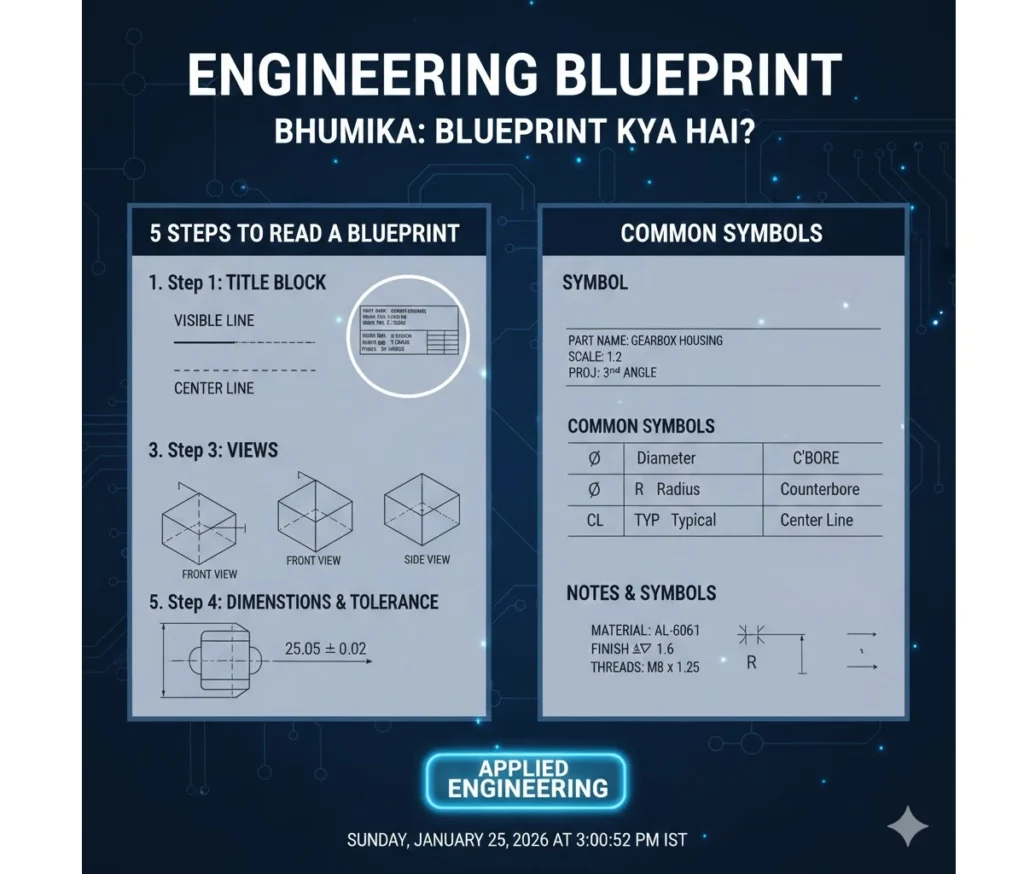

1. ब्लूप्रिंट पढ़ने के 5 मुख्य चरण (5 Steps to Read a Blueprint)
Step 1: टाइटल ब्लॉक (Title Block) देखें
ड्राइंग के निचले दाएं कोने (Bottom Right) में एक बॉक्स होता है। सबसे पहले इसे पढ़ें, इसमें शामिल होता है:
- पुर्जे का नाम: आप क्या बना रहे हैं?
- ड्राइंग नंबर: फाइलिंग के लिए।
- स्केल: क्या ड्राइंग असली साइज में है या छोटी/बड़ी की गई है?
- प्रोजेक्शन का सिंबल: यह 1st Angle है या 3rd Angle? (यह सबसे जरूरी है)।
Step 2: लाइनों के अर्थ को समझें
ब्लूप्रिंट की हर लाइन कुछ कहती है:
- मोटी ठोस लाइन: पुर्जे का असली किनारा।
- डैश वाली लाइन (- – -): पुर्जे के पीछे छिपा हुआ हिस्सा।
- चेन लाइन (- . -): केंद्र बिंदु (Center)।
Step 3: व्यूज (Views) को पहचानें
ब्लूप्रिंट पर वस्तु को अलग-अलग दिशाओं से दिखाया जाता है:
- Front View: सामने से कैसा दिखता है।
- Top View (Plan): ऊपर से कैसा दिखता है।
- Side View: बगल से चौड़ाई कितनी है।
- Isometric View: पुर्जे का $3D$ चित्र (ताकि समझने में आसानी हो)।
Step 4: डायमेंशन (Dimensions) और टॉलरेंस पढ़ना
संख्याएं (जैसे $25.05$) पुर्जे की लंबाई, चौड़ाई या व्यास बताती हैं।
- अगर किसी माप के आगे $\pm 0.02$ लिखा है, तो इसका मतलब है कि आप पुर्जे को थोड़ा छोटा या बड़ा बना सकते हैं, लेकिन उससे ज्यादा नहीं।
Step 5: नोट्स और सिम्बल्स (Notes & Symbols)
ड्राइंग के खाली हिस्से में कुछ नोट्स लिखे होते हैं, जैसे:
- Material: लोहा, तांबा या एल्युमीनियम।
- Finish: सतह कितनी चिकनी होनी चाहिए ($\nabla$ सिंबल)।
- Threads: चूड़ियाँ किस साइज की होंगी (जैसे M10 x 1.5)।
2. ब्लूप्रिंट में उपयोग होने वाले सामान्य सिम्बल्स
| सिंबल | मतलब (Meaning) |
| $\varnothing$ | Diameter (व्यास) |
| $R$ | Radius (त्रिज्या) |
| $\text{TYP}$ | Typical (वही माप हर जगह लागू है) |
| $\text{C’BORE}$ | Counterbore (नट के सिर के लिए बड़ा गड्ढा) |
| $\text{CL}$ | Center Line (केंद्र रेखा) |
3. ब्लूप्रिंट पढ़ते समय ध्यान रखने वाली बातें
- Scale की जांच: कभी भी ड्राइंग पर स्केल (Scale) रखकर खुद माप न लें, हमेशा लिखे हुए डायमेंशन पर भरोसा करें।
- Revision: देखें कि क्या ड्राइंग का कोई नया वर्ज़न (Revision) आया है। पुरानी ड्राइंग से काम करना नुकसानदेह हो सकता है।
- Hole Details: अगर कहीं सुराख है, तो देखें कि वह Through Hole (पार जाने वाला) है या Blind Hole (एक निश्चित गहराई तक)।
निष्कर्ष
ब्लूप्रिंट पढ़ना एक कला है जो अभ्यास से आती है। शुरुआत हमेशा टाइटल ब्लॉक से करें, फिर $3D$ चित्र को देखकर दिमाग में पुर्जे की कल्पना करें, और अंत में बारीकियों (Dimensions) पर ध्यान दें। एक सही ब्लूप्रिंट रीडिंग ही रिजेक्शन को जीरो कर सकती है।
